産品詳情

卧式加工中心具有高速度、高精密、高可靠性結構，擁有同類設備中的高剛性，大功率、大扭矩、重切削特點，可充分發(fā／fà)揮高生産和高精度的加工性能。強大的切削能力與卓越的精确度和性能相結合，令銑削與镗孔操作簡單易行(háng / xíng)。

機床三軸進給系統的安裝支撐部件(電機座及軸承座)完全靠機加保證，大幅度提高裝配效率及裝配質量，精度保持性大幅提高。(原有機床通過人工調整電機座及軸承座結合面下的調整墊，裝配效率低下﹑由于裝配工人的能力參差不齊，而造成裝配質量不穩定，從而造成機床精度的不穩定。)

主軸齒箱:

整體結構剛性高,全行(háng / xíng)程不産生颠覆力矩。底座鑄件用高精度五面龍門加工,隻需一次裝夾即可完成五面的銑削、鑽孔、攻絲，減少了裝夾誤差，提高了加工精度。絲杠采用成組60°角接觸球軸承，雙支撐并進行(háng / xíng)預拉伸，确保傳動精度。

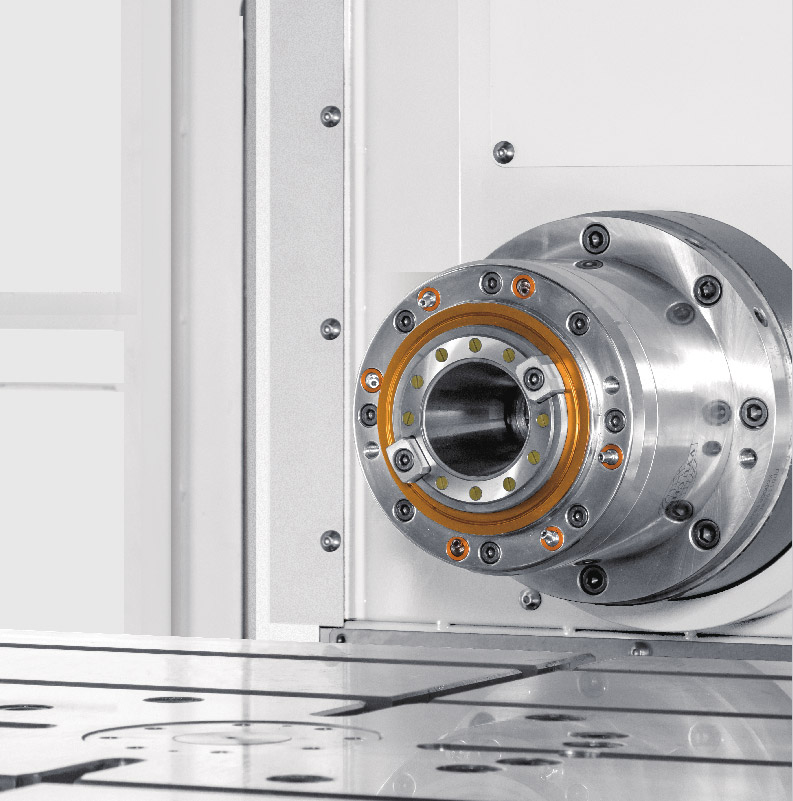

大功率主軸:

采用台灣高精度主軸，标準轉速6000rpm，并帶有主軸氣幕保護裝置,确保主軸高精度穩定,壽命長,選配3000轉。主軸采用大功率( 15/18.5kw ）雙繞組寬裕伺服電機驅動，扭矩可達210NM(opt3000轉可達42ONM)。工作台采用高精度齒輪盤定位,定位精度±5”重複足征有發(fā／fà)±3。

  機台亮點

01.穩重的T型床身結構

采用成熟穩重的T型床身結構，加寬底座、加寬下滑鞍提高剛性,快速移動穩定性好;三軸導軌均采用45#進口重載滾柱直線導軌，預加載荷V3級，承載高、精度穩定;雙交換台采用齒條油缸結構,結構簡單，交換平穩、精确、可靠。

02.過硬的工作台

底座鑄件用高精度五面龍門加工，隻需一次裝夾即可完成五面的銑削、鑽孔、攻絲，減少了裝夾誤差，提高了加工精度。

03.C3級大推力絲杆

X/Z軸采用Φ63研磨C3級高精密大推力絲杆,搭配成組進口角接觸軸承,雙側支撐并進行(háng / xíng)預拉伸,确保傳動精度。
